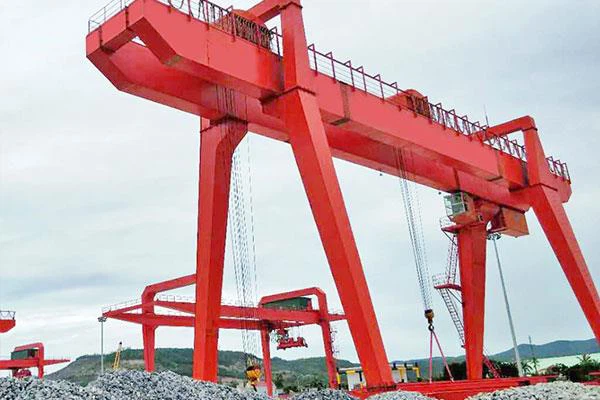

Китай Най-добър дизайнерски двоен лъч eot цех Използвайте тежък товарен капацитет Gantry Crane

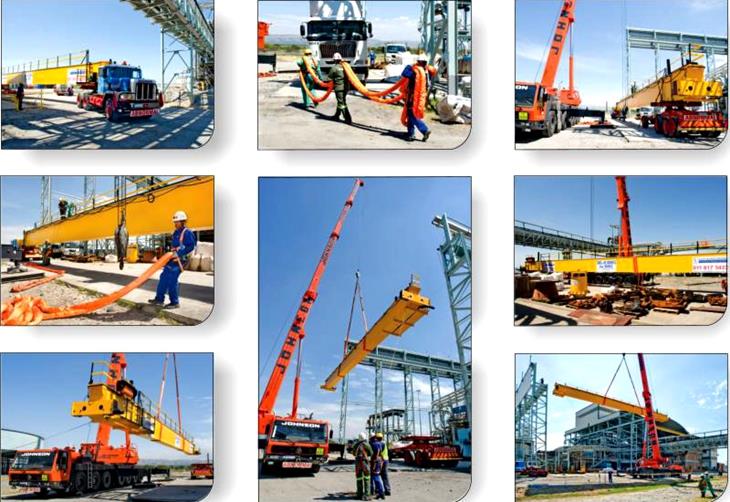

Монтаж на краново електрическо оборудване

2.2.1. Инсталирането, настройката и монтажа на електрическото оборудване трябва да се извършва в съответствие с електрическата схема, електрическата схема, електрическата схема и съответните правила за монтиране на електрическото оборудване, с позоваване на разпоредбите на този раздел.

2.2.2. Инсталирането на следното електрическо оборудване се извършва на място.

(I), голям и малък автомобил проводящи рамка, проводящи и кабел кабел проводник части.

(II), резистор

(III), крайни изключватели, превключватели на кабината и прожектори.

(IV), контролен панел и разклонителна кутия.

(V), порталната част е свързана с резба

(VI), всяко заваряване на тръби с резба.

2.2.3. Положението на монтиране на електрическо оборудване като резистори, контролни панели и др. Е позволено да се регулира по подходящ начин.

2.2.4. Токовите релета в защитния шкаф трябва да бъдат настроени на 2 ~ 2.5 пъти от номиналния ток на защитения двигател. Препоръчва се стойността на настройката на общото реле на тока LJ да бъде двете единици с най-висока мощност между крановете. Когато двигателят е стартиран едновременно, условията, при които релето не работи, се регулират.

2.2.5. Полаганите в тръбата проводници не могат да имат връзки. Изходният край на тръбата за резби трябва да бъде облицован с гумена или найлонова обвивка. Например, използваният на открито кран трябва да бъде запечатан с асфалт.

2.2.6. Началото на всички проводници трябва да бъде маркирано със същия номер като схематичния. Лесен за инсталиране, проверка и ремонт.

2.2.7. Проводници с напречно сечение от 6 mm2 или по-малко могат да се използват без кабели, но трябва да бъдат консервирани.

2.2.8. Плъзгащият проводник трябва да се изправи и ръждата върху контактната повърхност трябва да се отстрани.

2.2.9. За хоризонталната и вертикалната средна линия на подвижната стоманена плъзгаща линия грешката на хоризонталната част по време на монтажа не трябва да надвишава ± 10 mm, а грешката на вертикалната част не трябва да надвишава ± 20 mm.

2.2.10. Цялата електрическа верига и контролната верига на крана. При измерване на съпротивлението на изолацията на земята е необходимо да се опитате да свържете всички части на електрическото оборудване, чиято стойност не трябва да бъде по-малка от 0.4. При определяне на съпротивлението на изолацията между фазите, стойностите не трябва да се различават твърде много, нито да бъдат по-малки от 0,4 мегаома. Например, в мокри помещения, съпротивлението на изолацията може да се намали до 0.2 мегаома.

Description Общо описание

Type 类型 Кран тип .............................................. ............... g 双 梁 门 式 起重机 Двоен портален кран

................................... Span ................................................ .......................... 24m

SWL .............................................. .................. 30000килограм

................................... 起 升 葫芦 数量 Количество на подемника ........................................... ..... 1

... 使用 环境 Работна среда на кран ........................... 室内 вътрешен

Working 工作 级别 Работна класа на кран ..................................... M5 / Fem2M

C 轨道 Предложете кран-релса ............................................ ......................... P43

................................... 方式 Контролен начин .............................................. ....................... + 操 ， 遥控 висяща линия + безжично дистанционно

小车 供电 方式 Захранване с повдигане ............................................ ........ C 型钢 滑道 C тип стоманен направляващ канал

................................... 供电 方式 Захранващо напрежение на крана .......................................... .... 电缆 卷筒 Макара за кабели

. Повдигнете

小车 类型 Тип повдигане .............................................. ........ 双 梁 小车 Двойна подемна рама с кранове

SW 载荷 Повдигнете SWL .............................................. ...... 30000 кг

................................... 升 高度 Височина на повдигане ............................................. ... 5.5 м

小车 轨距 Габарит на коловоза ....... 1.7м

Class 升 机构 工作 级别 Работен клас на механизма за повдигане ................. M5

................................... 起 升 速度 Скорост на повдигане ............................................ .0.3 ~ 3.3m / min 变频 调速 (VVVF)

小车 运行 机构 工作 级别 Работен клас на механизма за пътуване с повдигане ............ M5

小车 运行 速度 Скорост на движение на повдигане ................... 2-20m / min 变频 调速 (VVVF)

... 运行 速度 Скорост на движение на крана .......................... 3.2-32 m / min 调速 ( VVVF)

Traveling 运行 机构 工作 级别 Работен клас на крановъчния механизъм .................. M5

... 处理 类型 Процес на обработка на повърхността на гредите ............... 抛丸 взривяване

... 类型 Тип боядисване .................................. RAL1028 acid 醇酸） (алкохолна киселина)

................................... 电压 Напрежение ............................................... ..................... 400V 50HZ

Voltage 电压 Управляващо напрежение .............................................. ........... 48V

................................... ................................... Степен на защита .............................................. ........ IP55

Основна марка на компонента

................................... 升 葫芦 Подемна подемна рама ............................................. .................... Арфа кранове

车 运行 电机 Повдигащ двигател ....... ABM

Motor 升 电机 Повдигащ двигател ............................................. .............. УД

Three 三合一 运行 驱动 Кран с три предавки .............. SEW

System 电器 Електрическа система ............................................. .......... 施耐德 Schneider

................................... Инвертор ............................................... ...................... 施耐德 Schneider

................................... 器 Дистанционно ............................................... ........................... 禹 鼎 Yuding (Тайван)
